캐패시티브 변위 센서
- 비접촉으로 변위를 측정하는 가장 효과적인 방법입니다.
- 나노미터 수준의 측정 정확도를 가지고 있습니다.
- 정밀한 거리 센서를 통해 다양한 분야에 응용이 가능합니다.

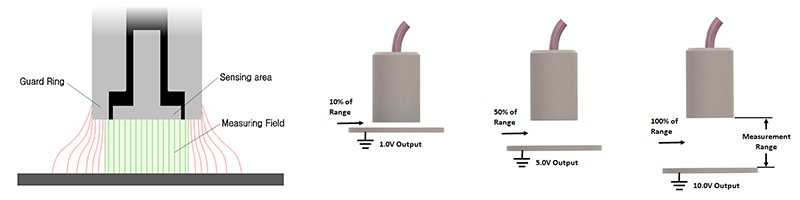

* Measuring Principle

- 플레이트를 이용한 캐패시터 원리를 사용합니다.

- 대상물과 센서 사이에 일정한 교류가 흐르면서 정전용량이 거리에 반비례하여 측정됩니다.

- 거리에 따른 선형성 확보를 위해 중앙전극 외부에 가드전극을 사용합니다.

- 가드와 중심전극의 전위를 균등화하여 측정 자기장이 일정하게 도달합니다.

Item	Shape	Mechanical	Sensing Area	Resolution	Measurement Ranges	Operating Temp
CS-3			1.6mm	±0.01%	5~15um	-20 ~ 100°C
CS-5			2.8mm	±0.01%	15~50um	-20 ~ 100°C
CS-8			5mm	±0.01%	50~150um	-20 ~ 100°C
CS-14			8mm	±0.01%	130~400um	-20 ~ 100°C

※ 중복체크 가능
